屏蔽电缆中金属屏蔽层作用

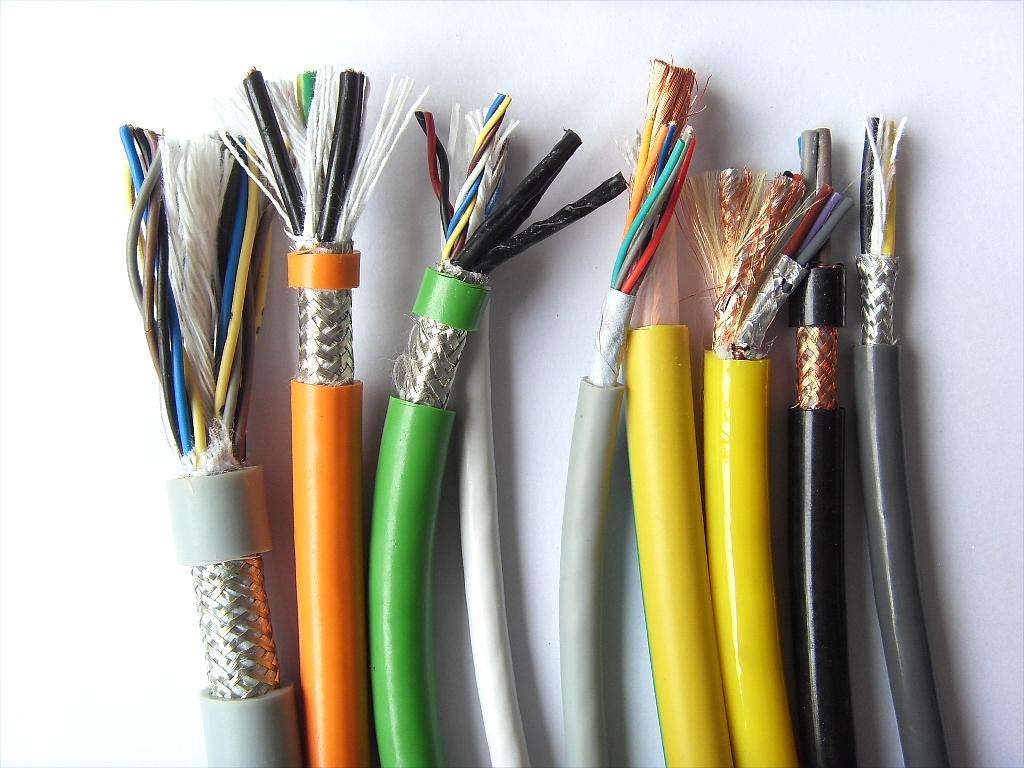

屏蔽电缆是指有金属丝编织或金属带外包屏蔽层，具有电磁屏蔽性能的电缆。适用于变压器及类似需要屏蔽电磁信号的设备用。电缆屏蔽是指电缆外层网状编织线已单端接地,可以使外界电磁辐射及磁场辐射直接入地而对内层电线不产生干扰。一般用于频率较高、信号电平比较低的线路，如有线电视，变频器至电机引线要用，模拟量引线，以及一些有干扰的传输线路，如计算机屏蔽电缆等。只要是带屏蔽层的电缆都称为屏蔽电缆，电力电缆、控制电缆都可以加屏蔽层。计算机和仪表电缆一般都有屏蔽层，以防止外界电磁信号的干扰。

使用范围

适用于变压器及类似设备用。

使用特性

1.额定电压U0/U 3.6/6KV；

2.电缆导体的长期工作温度为90°C；

3.电缆的很小弯曲半径为电缆直径6倍；

4.电缆不得在日光下长期暴露；

5.电缆的底线芯必须良好接地。

主要技术性能

1.成品电缆应该经受工频交流电压实验动力线芯为11.0kv5min

2.过渡电阻：屏蔽层或监视层的过渡电阻应该不大于3kΩ。

3.燃烧试验：电缆应经受GB12666.2 DZ---1所规定的燃烧试验

4.局部放电实验：1.5U0放电量不大于20PC

5.介质损耗角正切试验：U0时不大于0.035.

6.冲击电压试验：95°C，60KV正负极性格各10次之后，对电缆式样施加工频11KV电压，15min

7.电缆应能经受3U，4h工频电压试验

屏蔽的目的

屏蔽是为了保证在有电磁干扰环境下系统的传输性能，这里的抗干扰性应包括两个方面，即抵御外来电磁干扰的能力以及系统本身向外辐射电磁干扰的能力。理论上讲，在线缆和连接件外表包上一层金属材料屏蔽层，可以有效地滤除不必要的电磁波（这也是绝大多数屏蔽系统采用的方法），然而，这种方法的有效程度到底如何呢？对于屏蔽系统而言，单单有了一层金属屏蔽层是不够的，更重要的是必须将屏蔽层完全良好地接地，这样才能把干扰电流有效地导入大地。但是，实际施工时，屏蔽系统存在一些不可忽视的困难：由于屏蔽系统对接地的苛刻要求，极容易造成接地不良，比如接地电阻过大、接地电位不均衡等，这样在传输系统的某两点间便会产生电位差，进而产生金属屏蔽层上的电流，造成屏蔽层不连续，破坏其完整性。这时，屏蔽层本身已经成为一个很大的干扰源，因而导致其性能反而远不如非屏蔽系统。屏蔽线在高频传输时，需要两端接地，这样更有可能在屏蔽层上产生电位差。由此可见，屏蔽系统本身的要求，恰恰构成保证其性能的很大障碍.一个完整的屏蔽系统要求处处屏蔽，一旦有任何一点的屏蔽不能满足要求，都势必会影响到系统的整体传输性能。可是，市场上还很少有网络集线器或计算机本身拥有屏蔽支持，所以很难实现整个传输链路的屏蔽。

屏蔽电缆的屏蔽层接地 

屏蔽层接地通常采用两种方式来处理：屏蔽层单端接地和屏蔽层双端接地。

屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。

在屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。

这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。

双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。
