通用橡套软电缆

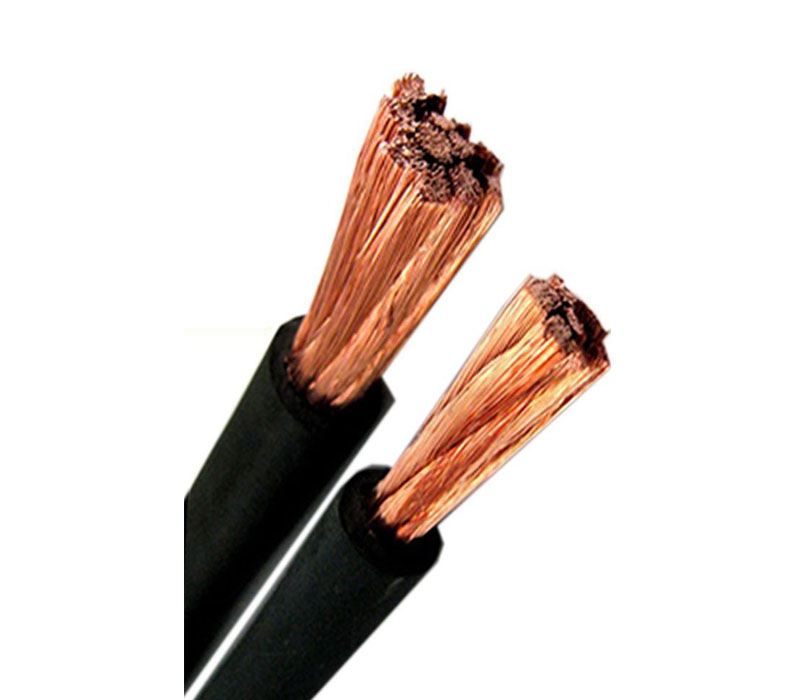

电焊机电缆

发布时间:2018/03/21 点击量:0
西城红场工程

一、产品型号

型号

名称

YH

高强度橡套电焊机电缆

YHF

氯丁或其他相当合成弹性体橡套电焊机电缆



二、产品执行标准

     产品执行GB/T5013-2008《额定电压450/750V及以下橡皮绝缘电缆》

三、产品应用范围

       电焊机电缆是氯丁橡胶混合物护套具有耐热、耐油和不延燃性能。本产品适用于对地电压交流不超过200V和脉动直流峰值400V电焊机用二次侧接线及连接电焊机用,其特点是电流大、电压低。



四、产品使用特性

    电焊机电缆均为单线芯,导体均为无氧铜,铜丝直径小、根数多,一般由多根铜丝绞合成股线,再由多根股线绞合成导体,所以电焊机电缆线体较粗,铜丝数百根。导体外包一层耐热聚酯薄膜绝缘。型号YH的电缆,绝缘与护套合为一层,厚度较厚,在1.8mm以上因为是绝护两用胶既是绝缘又是护套所以要厚些,材料为天然橡胶混合物;型号YHF的电缆有两种覆盖层,一种是氯丁橡胶混合物,另一种是以天然丁苯混合物作为绝缘,以氯丁橡胶混合物作为护套。



五、产品技术参数表

标称截面

mm2

 根数 / 直径
mm

标称外径

mm

参考重量
 Kg/Km

20℃ 时导体电阻不大于 Ω/Km

长期连续负荷允许载流量A

10

322/0.20

8.3

146/237

1.91

75

16

513/0.20

9.9

219/237

1.16

105

25

798/0.20

11.3

314/335

0.758

135

35

1121/0.20

12.5

419/442

0.536

170

50

1596/0.20

14.6

583/615

0.379

215

70

2220/0.20

16.9

798/839

0.268

265

95

2997/0.20

19.2

1059/1111

0.198

325
