耐热铝合金导线

钢芯耐热铝合金导线

发布时间:2018/03/21 点击量:0
西城红场工程

一、产品型号

型号

名称

NRLH58GJ
NRLH60GJ

导电率为58% IACS 的钢芯耐热铝合金绞线

导电率为60% IACS 的钢芯耐热铝合金绞线


二、产品执行标准
  Q/HL-2015-09
三、产品用途
  1、变电站建设以及一般架空线路,特别适合作变电站、发电厂等大电流输送用母线,可节约工程投资。
  2、我国城网增容改造,在城网线路扩容改造工程中,尤其在线路走廊狭窄地区,只需更换相近截面规格的导线,基本上不需要更换铁塔,即能满足强度和导线对地驰度的要求。
  3、在新线路上,采用耐热铝合金导线使线路结构简化,金具及零部件数量减少,对线路的安全运行有很大好处。
  4、在双回路线路中,还可短时承载另一回路的载流量,便于一个回路发生事故时的抢修和维护。
四、产品使用特性
  1、长期工作温度150℃,短时温度可达180℃,从而连续容许载流量为同规格普通导线的1.5~1.6倍。
  2、常温下,与普通铝线有着相同的强度,高温运行机械强度保持率能保持在90%以上。
  3、无论在常温还是在高温,与普通铝线相比均保持有相同程度的蠕变特性。
  4、经实验室盐雾试验和室外大气暴露试验,两种无大的差别。
  5、电缆的敷设温度不受限制。
  6、电缆允许弯曲半径为电缆直径的30倍。
  7、该导线加入合金成分,提高了产品的高温性能,导线截面大,载流量增加,耐热温度高,导电率高,损耗小,降低了电能损耗,增加了设备运行的安全性能。安装,维护与普通导线安装程序相同,不需要任何特殊工具,工装,安装,维护方便,成本低。

五、产品技术参数表

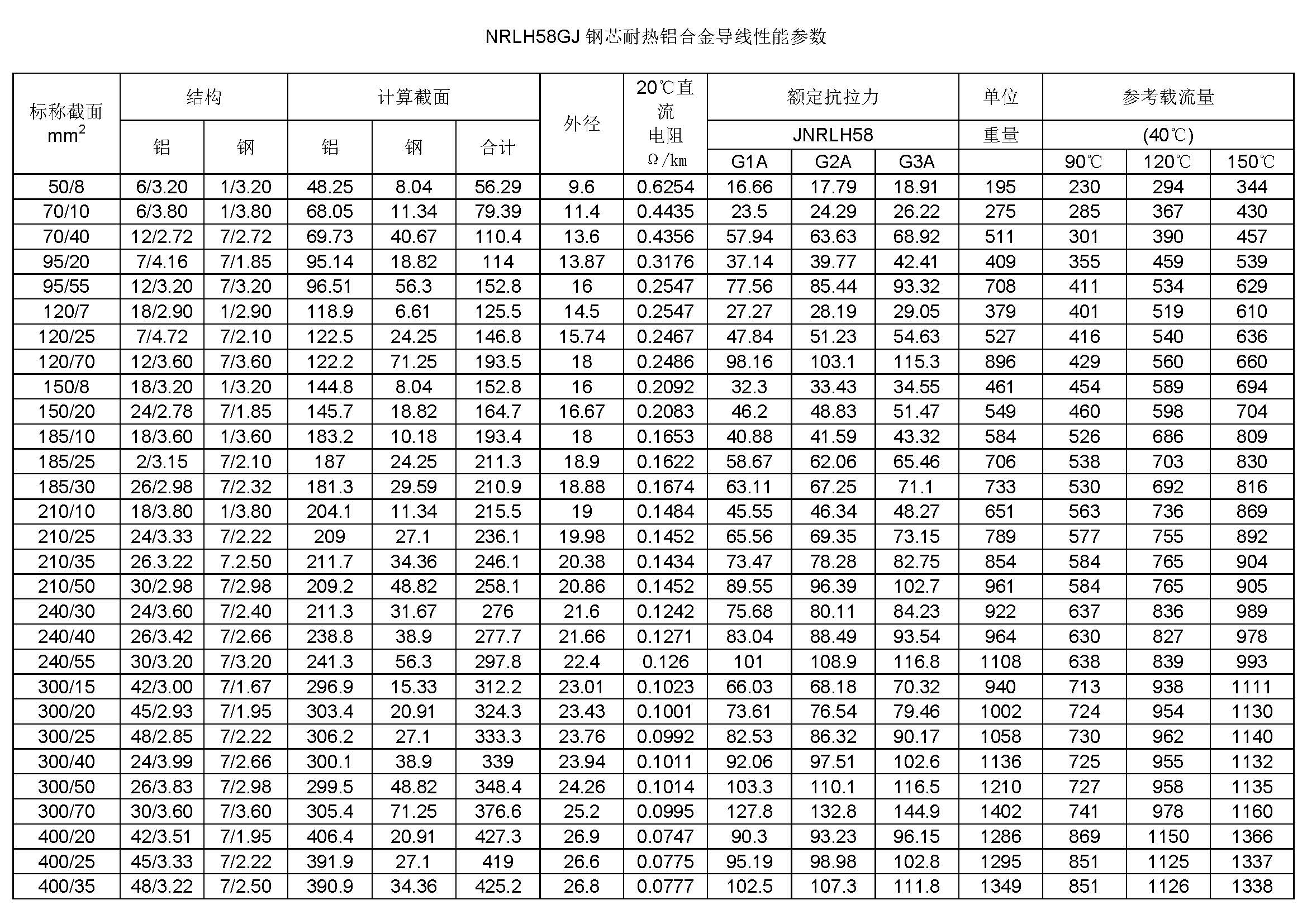

                              NRLH58GJ钢芯耐热铝合金导线性能参数

标称截面

mm2

结构

计算截面

外径

20℃直流

电阻

额定抗拉力

单位

重量

参考载流量

(40℃)

合计

JNRLH58

G1A

G2A

G3A

90℃

120℃

150℃

50/8

6/3.20

1/3.20

48.25

8.04

56.29

9.60

0.6254

16.66

17.79

18.91

195

230

294

344

70/10

6/3.80

1/3.80

68.05

11.34

79.39

11.40

0.4435

23.50

24.29

26.22

275

285

367

430

70/40

12/2.72

7/2.72

69.73

40.67

110.40

13.60

0.4356

57.94

63.63

68.92

511

301

390

457

95/20

7/4.16

7/1.85

95.14

18.82

114.00

13.87

0.3176

37.14

39.77

42.41

409

355

459

539

95/55

12/3.20

7/3.20

96.51

56.30

152.80

16.00

0.2547

77.56

85.44

93.32

708

411

534

629

120/7

18/2.90

1/2.90

118.90

6.61

125.50

14.50

0.2547

27.27

28.19

29.05

379

401

519

610

120/25

7/4.72

7/2.10

122.50

24.25

146.80

15.74

0.2467

47.84

51.23

54.63

527

416

540

636

120/70

12/3.60

7/3.60

122.20

71.25

193.50

18.00

0.2486

98.16

103.10

115.30

896

429

560

660

150/8

18/3.20

1/3.20

144.80

8.04

152.80

16.00

0.2092

32.30

33.43

34.55

461

454

589

694

150/20

24/2.78

7/1.85

145.70

18.82

164.70

16.67

0.2083

46.20

48.83

51.47

549

460

598

704

185/10

18/3.60

1/3.60

183.20

10.18

193.40

18.00

0.1653

40.88

41.59

43.32

584

526

686

809

185/25

2/3.15

7/2.10

187.00

24.25

211.30

18.90

0.1622

58.67

62.06

65.46

706

538

703

830

185/30

26/2.98

7/2.32

181.30

29.59

210.90

18.88

0.1674

63.11

67.25

71.10

733

530

692

816

210/10

18/3.80

1/3.80

204.10

11.34

215.50

19.00

0.1484

45.55

46.34

48.27

651

563

736

869

210/25

24/3.33

7/2.22

209.00

27.10

236.10

19.98

0.1452

65.56

69.35

73.15

789

577

755

892

210/35

26.3.22

7.2.50

211.70

34.36

246.10

20.38

0.1434

73.47

78.28

82.75

854

584

765

904

210/50

30/2.98

7/2.98

209.20

48.82

258.10

20.86

0.1452

89.55

96.39

102.70

961

584

765

905

240/30

24/3.60

7/2.40

211.30

31.67

276.00

21.60

0.1242

75.68

80.11

84.23

922

637

836

989

240/40

26/3.42

7/2.66

238.80

38.90

277.70

21.66

0.1271

83.04

88.49

93.54

964

630

827

978

240/55

30/3.20

7/3.20

241.30

56.30

297.80

22.40

0.1260

101.00

108.90

116.80

1108

638

839

993

300/15

42/3.00

7/1.67

296.90

15.33

312.20

23.01

0.1023

66.03

68.18

70.32

940

713

938

1111

300/20

45/2.93

7/1.95

303.40

20.91

324.30

23.43

0.1001

73.61

76.54

79.46

1002

724

954

1130

300/25

48/2.85

7/2.22

306.20

27.10

333.30

23.76

0.0992

82.53

86.32

90.17

1058

730

962

1140

300/40

24/3.99

7/2.66

300.10

38.90

339.00

23.94

0.1011

92.06

97.51

102.60

1136

725

955

1132

300/50

26/3.83

7/2.98

299.50

48.82

348.40

24.26

0.1014

103.30

110.10

116.50

1210

727

958

1135

300/70

30/3.60

7/3.60

305.40

71.25

376.60

25.20

0.0995

127.80

132.80

144.90

1402

741

978

1160

400/20

42/3.51

7/1.95

406.40

20.91

427.30

26.90

0.0747

90.30

93.23

96.15

1286

869

1150

1366

400/25

45/3.33

7/2.22

391.90

27.10

419.00

26.60

0.0775

95.19

98.98

102.80

1295

851

1125

1337

400/35

48/3.22

7/2.50

390.90

34.36

425.20

26.80

0.0777

102.50

107.30

111.80

1349

851

1126

1338

400/50

54/3.07

7/3.07

399.70

51.82

451.50

27.60

0.0761

121.80

129.10

136.30

1511

867

1148

1365

400/65

26/4.42

7/3.44

398.90

65.06

464.00

28.00

0.0761

135.00

144.10

153.20

1611

870

1153

1372

400/95

30/4.16

19/2.50

407.80

93.27

501.00

29.10

0.0745

171.20

184.30

196.40

1860

889

1179

1404

500/35

45/3.75

7/2.50

497.00

34.36

531.40

30.00

0.0611

119.70

124.50

129.00

1642

988

1313

1564

500/45

48/3.60

7/2.80

488.60

43.10

531.70

30.00

0.0622

128.30

134.30

139.90

1688

979

1301

1550

500/65

54/3.44

7/3.44

501.90

65.06

566.90

31.00

0.0606

152.90

162.00

171.10

1897

1000

1331

1587

630/45

45/4.20

7.2.80

623.50

43.10

666.60

33.60

0.0487

148.30

154.30

159.90

2060

1137

1519

1814

630/55

48/4.12

7/3.20

639.90

56.30

696.20

34.30

0.0475

163.70

171.60

179.50

2209

1157

1547

1849

630/80

54/3.87

19/2.32

636.20

80.32

715.50

34.80

0.0479

192.60

203.80

214.30

2388

1157

1548

1850

800/55

45/4.80

7/3.20

814.30

56.30

870.60

38.40

0.0373

191.40

199.50

207.20

2690

1339

1801

2158

800/70

48/4.63

7/3.60

808.20

71.25

879.40

38.60

0.0376

206.90

211.90

224.00

2791

1336

1797

2153

800/100

54/4.33

19/2.60

795.20

100.90

896.10

39.00

0.0382

241.40

255.50

268.60

2991

1334

1794

2149

900/75 84/3.69 19/2.21 898.30 72.88 971.18 40.57 0.0339 227.90 233.10 245.80 3071 1405 1894 2271

1000/125

54/4.84

19/2.90

993.50

125.50

1119.00

43.54

0.0306

301.00

318.60

334.90

3733

1526

2063

2480

1440/120 84/4.67 19/2.80 1438.81 116.99 1555.80 51.36 0.0212 362.40 378.50 393.70 4899 1884 2574 3112
1440/135 88/4.50 19/3.00 1399.58 134.30 1533.88 51.00 0.0217 377.00 395.80 413.30 4929 1840 2510 3029

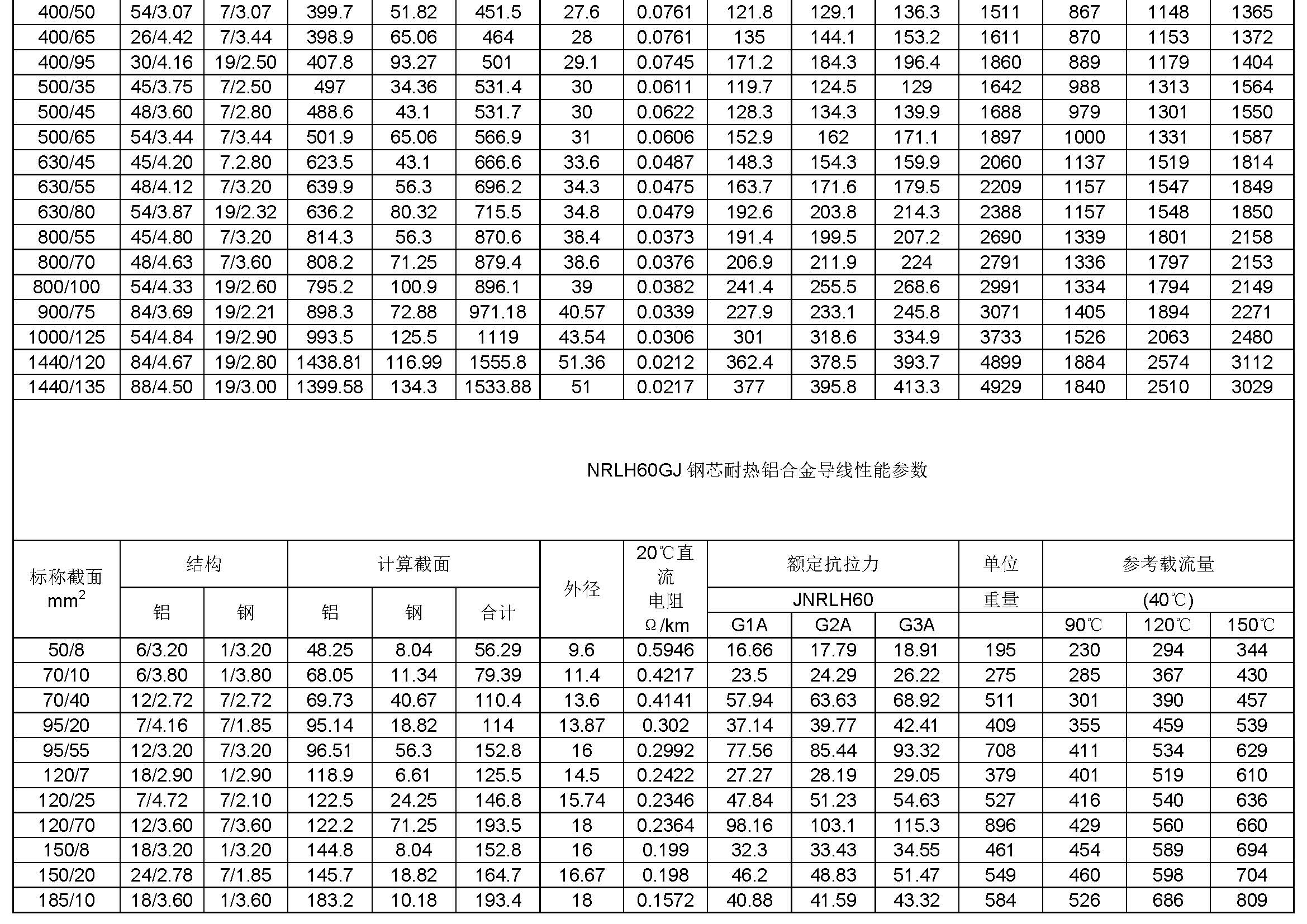

                             NRLH60GJ钢芯耐热铝合金导线性能参数

标称截面mm2

结构

计算截面

外径

20℃直流

电阻

额定抗拉力

单位

重量

参考载流量

(40℃)

合计

JNRLH60

G1A

G2A

G3A

90℃

120℃

150℃

50/8

6/3.20

1/3.20

48.25

8.04

56.29

9.60

0.5946

16.66

17.79

18.91

195

230

294

344

70/10

6/3.80

1/3.80

68.05

11.34

79.39

11.40

0.4217

23.50

24.29

26.22

275

285

367

430

70/40

12/2.72

7/2.72

69.73

40.67

110.40

13.60

0.4141

57.94

63.63

68.92

511

301

390

457

95/20

7/4.16

7/1.85

95.14

18.82

114.00

13.87

0.3020

37.14

39.77

42.41

409

355

459

539

95/55

12/3.20

7/3.20

96.51

56.30

152.80

16.00

0.2992

77.56

85.44

93.32

708

411

534

629

120/7

18/2.90

1/2.90

118.90

6.61

125.50

14.50

0.2422

27.27

28.19

29.05

379

401

519

610

120/25

7/4.72

7/2.10

122.50

24.25

146.80

15.74

0.2346

47.84

51.23

54.63

527

416

540

636

120/70

12/3.60

7/3.60

122.20

71.25

193.50

18.00

0.2364

98.16

103.10

115.30

896

429

560

660

150/8

18/3.20

1/3.20

144.80

8.04

152.80

16.00

0.1990

32.30

33.43

34.55

461

454

589

694

150/20

24/2.78

7/1.85

145.70

18.82

164.70

16.67

0.1980

46.20

48.83

51.47

549

460

598

704

185/10

18/3.60

1/3.60

183.20

10.18

193.40

18.00

0.1572

40.88

41.59

43.32

584

526

686

809

185/25

2/3.15

7/2.10

187.00

24.25

211.30

18.90

0.1543

58.67

62.06

65.46

706

538

703

830

185/30

26/2.98

7/2.32

181.30

29.59

210.90

18.88

0.1592

63.11

67.25

71.10

733

530

692

816

210/10

18/3.80

1/3.80

204.10

11.34

215.50

19.00

0.1411

45.55

46.34

48.27

651

563

736

869

210/25

24/3.33

7/2.22

209.00

27.10

236.10

19.98

0.1380

65.56

69.35

73.15

789

577

755

892

210/35

26.3.22

7.2.50

211.70

34.36

246.10

20.38

0.1364

73.47

78.28

82.75

854

584

765

904

210/50

30/2.98

7/2.98

209.20

48.82

258.10

20.86

0.1381

89.55

96.39

102.70

961

584

765

905

240/30

24/3.60

7/2.40

211.30

31.67

276.00

21.60

0.1181

75.68

80.11

84.23

922

637

836

989

240/40

26/3.42

7/2.66

238.80

38.90

277.70

21.66

0.1209

83.04

88.49

93.54

964

630

827

978

240/55

30/3.20

7/3.20

241.30

56.30

297.80

22.40

0.1198

101.00

108.90

116.80

1108

638

839

993

300/15

42/3.00

7/1.67

296.90

15.33

312.20

23.01

0.0973

66.03

68.18

70.32

940

713

938

1111

300/20

45/2.93

7/1.95

303.40

20.91

324.30

23.43

0.0952

73.61

76.54

79.46

1002

724

954

1130

300/25

48/2.85

7/2.22

306.20

27.10

333.30

23.76

0.0944

82.53

86.32

90.17

1058

730

962

1140

300/40

24/3.99

7/2.66

300.10

38.90

339.00

23.94

0.0961

92.06

97.51

102.60

1136

725

955

1132

300/50

26/3.83

7/2.98

299.50

48.82

348.40

24.26

0.0964

103.30

110.10

116.50

1210

727

958

1135

300/70

30/3.60

7/3.60

305.40

71.25

376.60

25.20

0.0946

127.80

132.80

144.90

1402

741

978

1160

400/20

42/3.51

7/1.95

406.40

20.91

427.30

26.90

0.0711

90.30

93.23

96.15

1286

869

1150

1366

400/25

45/3.33

7/2.22

391.90

27.10

419.00

26.60

0.0737

95.19

98.98

102.80

1295

851

1125

1337

400/35

48/3.22

7/2.50

390.90

34.36

425.20

26.80

0.0739

102.50

107.30

111.80

1349

851

1126

1338

400/50

54/3.07

7/3.07

399.70

51.82

451.50

27.60

0.0724

121.80

129.10

136.30

1511

867

1148

1365

400/65

26/4.42

7/3.44

398.90

65.06

464.00

28.00

0.0724

135.00

144.10

153.20

1611

870

1153

1372

400/95

30/4.16

19/2.50

407.80

93.27

501.00

29.10

0.0707

171.20

184.30

196.40

1860

889

1179

1404

500/35

45/3.75

7/2.50

497.00

34.36

531.40

30.00

0.0581

119.70

124.50

129.00

1642

988

1313

1564

500/45

48/3.60

7/2.80

488.60

43.10

531.70

30.00

0.0591

128.30

134.30

139.90

1688

979

1301

1550

500/65

54/3.44

7/3.44

501.90

65.06

566.90

31.00

0.0576

152.90

162.00

171.10

1897

1000

1331

1587

630/45

45/4.20

7.2.80

623.50

43.10

666.60

33.60

0.0463

148.30

154.30

159.90

2060

1137

1519

1814

630/55

48/4.12

7/3.20

639.90

56.30

696.20

34.30

0.0452

163.70

171.60

179.50

2209

1157

1547

1849

630/80

54/3.87

19/2.32

636.20

80.32

715.50

34.80

0.0455

192.60

203.80

214.30

2388

1157

1548

1850

800/55

45/4.80

7/3.20

814.30

56.30

870.60

38.40

0.0355

191.40

199.50

207.20

2690

1339

1801

2158

800/70

48/4.63

7/3.60

808.20

71.25

879.40

38.60

0.0358

206.90

211.90

224.00

2791

1336

1797

2153

800/100

54/4.33

19/2.60

795.20

100.90

896.10

39.00

0.0362

241.40

255.50

268.60

2991

1334

1794

2149

900/75 84/3.69 19/2.21 898.30 72.88 971.18 40.57 0.0328 227.9 233.10 245.80 3071 1426 1922 2305

1000/80

54/4.84

19/2.90

993.50

125.50

1119.00

43.54

0.0290

301.00

318.60

334.90

3733

1526

2063

2480

1440/120 84/4.67 19/2.80 1438.81 116.99 1555.80 51.36 0.0205 362.40 378.50 393.70 4899 1912 2613 3159
1440/135 88/4.50 19/3.00 1399.58 134.30 1533.88 51.00 0.0210 377.00 395.80 413.30 4929 1868 2548 3074
地址:北京市丰台区科学城航丰路9号    电话:13700380448/010-57131588    传真:010-59416811
   ICP备案编号:冀ICP备12004852号    版权所有:河北华伦线缆有限公司
