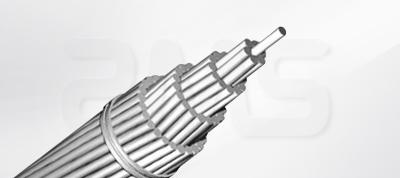

铝绞线

发布时间:2018/03/21 点击量:0
西城红场工程

一、产品应用

        铝绞线属于裸导线,铝绞线主要起传送电能的作用。根据电压不同,导线横截面积也不同。

二、产品型号

型号 名称 使用条件 备注
LJ 铝绞线 用在受力不大,跨距较小的一般配电线路 不允许与树木接触

三、产品执行标准

     铝绞线执行GB/T1179-2008《圆线同心绞架空导线》标准

四、产品技术参数表

标称截面
mm)
结构根数/直径
mm)
计算截面
mm)
外径
mm)
直流电阻不大于
Ω/km)
计算拉断力
N
计算重量
kg/km)
交货长度不小于(m)
16 7/1.70 15.89 5.10 1.802 2340 43.5 4000
25 7/2.15 25.41 6.45 1.127 4355 69.6 3000
35 7/2.50 34.36 7.50 0.8332 5760 94.1 2000
50 7/3.00 49.48 9.00 0.5786 7930 135.5 1500
70 7/3.60 71.25 10.80 0.4018 10950 195.1 1250
95 7/4.16 95.14 12.48 0.3009 14450 260.5 1000
120 19/2.85 121.21 14.25 0.2373 19420 333.5 1500
150 19/3.15 148.07 15.75 0.1943 23310 407.4 1250
185 19/3.50 182.80 17.50 0.1574 28440 503.0 1000
210 19/3.75 209.85 18.75 0.1371 32260 577.4 1000
240 19/4.00 238.76 20.00 0.1205 36260 656.9 1000
300 37/3.20 297.57 22.40 0.09689 46850 820.4 1000
400 37/3.70 397.83 25.90 0.07247 61150 1097 1000
500 37/4.16 502.90 29.12 0.05733 76370 1387 1000
630 61/3.63 631.30 32.67 0.04577 91940 1744 800
800 61/4.10 805.36 36.90 0.03588 115900 2225 800
