钢芯铝绞线

钢芯铝绞线

发布时间:2018/03/22 点击量:0
西城红场工程

一、产品结构

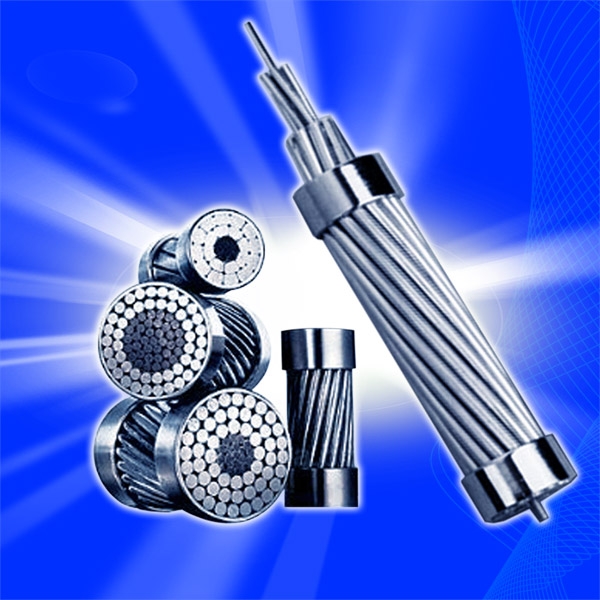

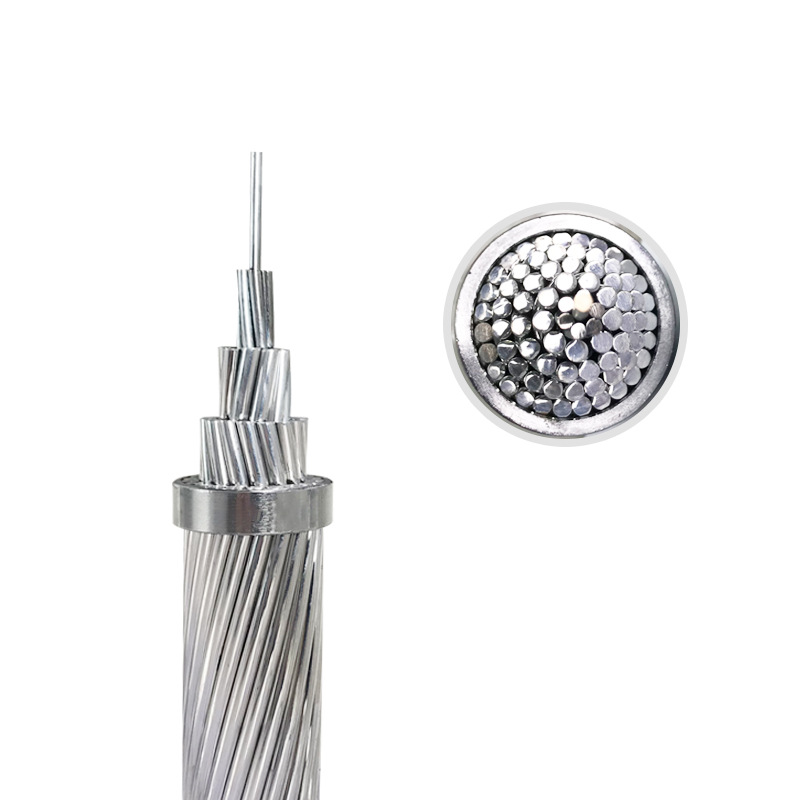

      钢芯铝绞线是由铝线和钢线绞合而成的,适用于架空输电线路

它内部是钢“芯”,外部是用铝线通过绞合方式缠绕在钢芯周围;钢芯主要起增加强度的作用,铝绞线主要起传送电能的作用;

二、产品型号
       钢芯铝绞线的型号分为:JL/G1A 、JL/G1B、 JL/G2A、 JL/G2B 、JL/G3A
其中:G1A或G1B指的是普通强度钢线。
           G2A或G2B 指的是高强度钢线。
           G3A指的是特高强度钢线。
型号差异:以JL/G1A-240/30型钢芯铝绞线为例。
                  在国标(GB/T1179-2008)中以目前的JL/G1A-240/30表示;
                  在国标(GB/T1179-1983)中以LGJ-240/30表示。

三、产品应用
         钢芯铝绞线适用于各种电压等级的架空输配电线路。

四、产品优点
        钢芯铝绞线具有结构简单、架设与维护方便、线路造价低、传输容量大、又利于跨越江河和山谷等特殊地理条件的敷设、具有良好的导电性能和足够的机械强度、抗拉强度大、塔杆距离可放大等特点。

五、产品技术参数表

标称截面积 铝/钢
 mm2

结构
根数/直径
mm

绞线外径mm

计算截面
mm2

参考重量
kg/km

合计重量kg/km

直流电阻
不大于
Ω/km

计算拉断力
N

10/2

6/1.50

1/1.50

4.50

10.60

1.77

29.09

13.78

42.87

2.706

4120

16/3

6/1.85

1/1.85

5.55

16.13

2.69

44.62

20.97

65.23

1.779

6130

25/4

6/2.32

1/2.32

6.96

25.36

4.23

69.60

32.97

102.57

1.131

9290

35/6

6/2.72

1/2.72

8.16

34.86

5.81

96.67

45.32

141.99

0.8230

12630

50/8

6/3.20

1/3.20

9.60

48.25

8.04

132.41

62.73

195.14

0.5946

16820

50/30

12/2.32

7/2.32

11.60

50.73

29.59

140.09

231.87

371.96

0.5692

42620

70/10

6/3.80

1/3.80

11.40

68.05

11.34

186.72

88.46

275.18

0.4217

23390

70/40

12/2.72

7/2.72

13.60

69.73

40.67

192.56

318.71

511.27

0.4141

58300

95/15

26/2.15

7/1.67

24.26

94.39

15.33

260.64

120.14

380.78

0.3058

35000

95/20

7/4.16

7/1.85

13.61

95.14

18.82

261.47

147.44

408.91

0.3019

37200

95/55

12/3.20

7/3.20

13.87

96.51

56.30

266.52

441.13

707.65

0.2992

78110

120/7

18/2.90

1/2.90

16.00

118.89

6.61

327.44

51.52

378.96

0.2422

27570

120/20

26/2.38

7/1.85

14.50

115.67

18.82

319.39

147.44

466.83

0.2496

41000

120/25

7/4.72

7/2.10

15.07

122.48

24.25

336.60

189.98

526.58

0.2345

47880

120/70

12/3.60

7/3.60

15.74

122.15

71.25

337.31

558.30

895.61

0.2364

98870

150/8

18/3.20

1/3.20

18.00

144.76

8.04

398.69

62.73

461.42

0.1989

32860

150/20

24/2.78

7/1.85

16.00

145.68

18.82

401.97

147.44

549.41

0.1980

46630

150/25

26/2.70

7/2.10

16.67

148.86

24.25

411.05

189.98

601.03

0.1939

54110

150/35

30/2.50

7/2.50

17.10

147.26

34.36

406.94

269.24

676.18

0.1962

65020

185/10

18/3.60

1/3.60

17.50

183.22

10.18

504.59

79.39

583.98

0.1572

40880

185/25

24/3.15

7/2.10

18.00

187.04

24.25

516.09

189.98

706.07

0.1542

59420

185/30

26/2.98

7/2.32

18.88

181.34

29.59

500.72

231.87

732.59

0.1592

64320

185/45

30/2.80

7/2.80

19.60

184.73

43.10

510.46

337.74

848.20

0.1564

80190

210/10

18/3.80

1/3.80

19.00

204.14

11.34

562.22

88.46

650.68

0.1411

45140

210/25

24/3.33

7/2.22

19.98

209.02

27.10

576.75

212.31

789.06

0.1380

65990

210/35

26/3.22

7/2.50

20.38

211.73

34.36

584.62

269.24

853.86

0.1363

74250

210/50

30/2.98

7/2.98

20.86

209.24

48.82

578.21

382.56

960.77

0.1331

90830

240/30

24/3.60

7/2.40

21.60

244.29

31.67

674.07

248.13

922.20

0.1181

75620

240/40

26/3.42

7/2.66

21.66

238.85

38.90

659.50

304.81

964.31

0.1209

83370

240/55

30/3.20

7/3.20

22.40

241.27

56.30

666.73

441.13

1107.86

0.1198

102100

300/15

42/3.00

7/1.67

23.01

296.88

15.33

819.66

120.14

939.80

0.09724

68060

300/20

45/2.93

7/1.95

23.43

303.42

20.91

837.99

163.81

1001.80

0.09520

75680

300/25

48/2.85

7/2.22

23.76

306.21

27.10

845.97

212.31

1058.28

0.09433

83410

300/40

24/3.99

7/2.66

23.94

300.09

38.90

828.03

304.81

1132.84

0.09614

92220

300/50

26/3.83

7/2.98

24.26

299.54

48.82

827.11

382.56

1209.67

0.09636

103400

300/70

30/3.60

7/3.60

25.20

305.36

71.25

843.83

558.30

1402.13

0.09460

128000

400/20

42/3.51

7/1.95

26.91

406.40

20.91

1122.04

163.81

1285.85

0.07104

88850

400/25

45/3.33

7/2.22

26.64

391.91

27.10

1082.41

212.31

1294.72

0.07370

95940

400/35

48/3.22

7/2.50

26.82

390.88

34.36

1079.88

269.24

1349.12

0.07389

103900

400/50

54/3.07

7/3.07

27.63

399.73

51.82

1105.06

406.01

1511.07

0.07232

123400

400/65

26/4.42

7/3.44

28.00

398.73

65.06

1101.56

509.78

1611.34

0.07236

135200

400/95

30/4.16

19/2.50

29.14

407.75

93.27

1126.77

733.22

1859.99

0.07087

171300

500/35

45/3.75

7/2.50

30.00

497.01

34.36

1372.67

269.24

1641.91

0.05812

119500

500/45

48/3.60

7/2.80

30.00

488.58

43.10

1349.80

337.74

1687.54

0.05912

128100

500/65

54/3.44

7/3.44

30.96

501.88

65.06

1387.48

509.78

1897.26

0.05760

154000

630/45

45/4.20

7/2.80

33.60

623.45

43.10

1721.88

337.74

2059.62

0.04633

148700

630/55

48/4.12

7/3.20

34.32

639.92

65.06

1767.90

441.13

2209.03

0.04514

164400

630/80

54/3.87

19/2.32

34.82

635.19

43.10

1756.03

631.44

2387.47

0.04551

192900

720/50

45/4.529

7/3.02

50.14

725.1

50.14





2401.00



170600

800/55

45/4.80

7/3.20

38.40

814.30

56.30

2248.99

441.13

2690.12

0.03547

191500

800/70

48/4.63

7/3.60

38.58

808.15

71.25

2232.67

558.30

2790.97

0.03574

207000

800/100

54/4.33

19/2.60

38.98

795.17

100.88

2198.30

793.05

2991.35

0.03635

241100

1000/45

72/4.21

7/2.80

42.08

1002.27

43.10





3055.1

0.0326



1000/125

54/4.84

19/2.90

43.54

993.51

125.49





3580.2

0.0319



1400/120

84/4.60

19/2.80

50.80

1396.00

116.99





4641.2

0.0231



1400/135

88/4.50

19/3.00

51.00

1399.58

134.30





4765.8

0.0229



1440/120

84/4.67

19/2.80

51.36

1438.81

116.99





4759.7

0.0224



1440/135

88/4.56

19/3.00

51.48

1437.15

134.30





4869.8

0.0223
